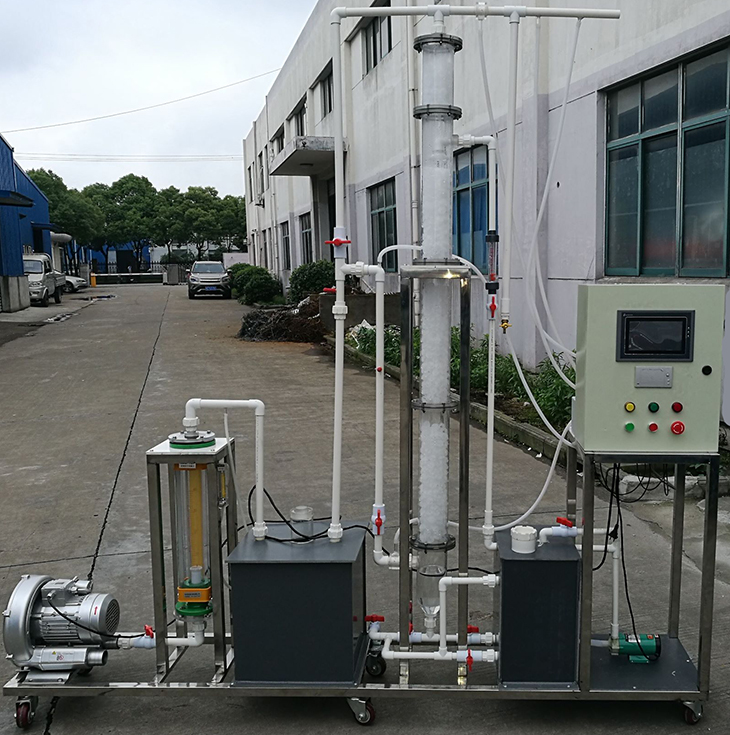

SBHJ-36數據采集堿液吸收法凈化氣體中二氧化硫實驗裝置
一、實驗目的
1.了解堿液吸收法凈化氣體中二氧化硫的原理；
2.熟悉堿液法凈化二氧化硫氣體裝置的構成及實驗的操作。
二、技術參數
1.動力裝置布置為負壓式、處理氣量約：2.5~25m3/h；
2.填料塔Φ100mm×1800mm；
3.SO2進氣濃度：0.0~0.2%、空塔氣速：0.5~1.2m/s、壓力損失：500Pa/m、液氣比：1~10L/m3、噴淋密度：6~8m3/(m2•h)、霧沫夾帶：小于7%、吸收效率約：80%；
4.工作電源：三相五線380V±10%，50Hz；安全保護：具有接地保護、漏電保護、過流保護；功率1500W；
5.電氣線路安裝要求：布置線槽，電源線、控制線等線材規范整理，具有絕緣、防弧、阻燃自熄等特點；
6.裝置外形尺寸：2100mm×500mm×2200mm。三.主要配置
