SBKT-RB04C熱泵家用空調系統(包括軟件)
一、概述
熱泵家用空調系統,按照職業教育的教學和實訓要求研發的產品。適合高職院校、職業學校的制冷技術、制冷流體機械、家用制冷設備原理與維修、冷庫與冷藏技術、制冷設備維修工（初級、中級、高級）等實訓教學。培養掌握空調與制冷技術專業理論知識和專業實踐技能，從事空調、制冷設備及系統技術升級
熱泵家用空調實驗裝置也適合普通院校、技工學校、職業培訓學校、職教中心、鑒定站/所、制冷類專業《制冷設備維修工（高級）》、《制冷設備原理與維修》、《制冷空調裝置操作安裝與維修》、《中央空調工（初級、中級、高級）》、《家用制冷設備原理與維修》等課程。

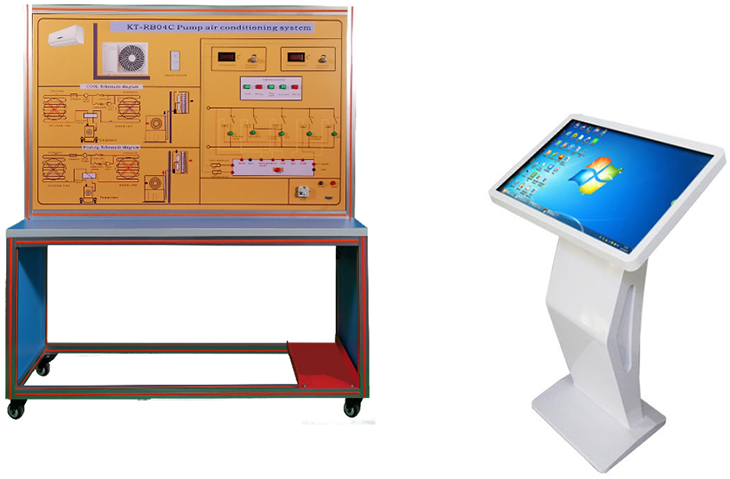

設備裝置圖片 操作電腦圖片
二、熱泵家用空調實驗設備功能組成
教師和學生可以根據操作條件直接在面板上或通過個人計算機監控組件和模擬中央空調的控制原理。
個人計算機連續控制正在進行的模擬，并通過模擬和數字信號和儀表顯示其數值;這樣，學生就可以通過測量和測試繼續進行故障排除。
臺尺寸: 1500mm×500mm×1760mm,
觸摸式一體教學平臺,內裝多功能教學軟件，10點紅外屏，處理器I3，硬盤：126T，尺寸：32寸,內存：4G，網絡，無線
平均訓練時間:10小時。
該系統提供了一個學生導航軟件，允許學生通過個人電腦執行他們的學習活動，而不需要任何其他文件。
模擬器可以執行系統的研究帶空氣熱泵的分體式固定空調器，用于制冷和加熱環境分體式空調冷卻和主機的實驗執行和故障排除
該系統在彩色表示法的面板上表示，允許對系統循環、其組件和用于控制和調節的電氣/電子電路進行完整的分析。
教學同步動畫控制：軟件與裝置結合，在設備上任何一點操作，軟件會有同步的動畫控制，以及對應的原理數據控制關系
*顯示儀表：儀表將顯示處理來自模擬電位器和上位機的控制模擬值。如溫度，對比關系。
面板和電腦上有對應的指示燈。按鈕，模式選擇功能
三、技術描述
用于制冷和供暖環境的分體式、帶空氣熱泵的固定式空調器由以下主要部件組成:
1)單相電機壓縮機
2)冷凝器/蒸發器由單相電機排出
3)蒸發器/冷凝器采用單相電機通風
4)兩個膨脹恒溫閥
5)兩個旁路止回閥
6)單穩式電磁閥，用于制冷循環逆轉
7)液體罐
8)調整恒溫器
9)內風扇轉速選擇器
10)總開關
11)冷卻/加熱選擇器
12可以模擬內部和外部溫度
13)可顯示處理后空氣的溫度值
參數表
|
名稱 |
Pump air conditioning SBstem |
生產商 |
|
型號 |
SBKTRB04C |
上海碩博 |
|
主機 |
||
|
輸入電源： |
歐標：AC220V- AC250V±10% 50Hz |
|
|
裝置容量： |
100W |
|
|
外形尺寸長*寬*高 |
2000mm×500mm×1760mm |
|
|
重量 |
165KG |
|
|
包裝尺寸長*寬*高 |
1580mm×580mm×1920mm |
|
|
包裝形式 |
木箱 |
|
|
通信模式 |
485 |
|
|
電流： |
3A |
|
|
結構 |
鋁框架.型號4040鋁材 |
|
|
電腦托盤平面尺寸 |
500mm×500mm |
|
|
PLC控制模塊 |
PLC-48/電壓:24V/1A 模擬量:10路0-10V 485通信 |
廣州亞控 |
|
儀表 |
0-10V/IN 電壓:24V |
上海碩博 |
|
指示燈 |
16D-24V |
|
|
按鈕 |
16D-24V，不帶鎖 |
|
四、實訓項目
學習分體式空調系統制冷原理，
學習分體式空調系統熱泵原理
學習分體空調控制原理
溫度關系
電磁閥的原理
|
