SB-R322熱網水力工況實驗裝置
一、主要用途：
熱網水力工況實驗裝置屬于理工科（如水利、環境工程等專業）的教學設備。
熱網水力工況實驗裝置主要用于高�；蚵殬I(yè)院校的流體力學課程實驗，可開展如管路阻力測定、流量測量、流體流動狀態（層流、湍流）觀察等實驗，幫助學生直觀理解流體力學的基本原理，如伯努利方程、雷諾實驗等相關知識。
模擬熱水網站，進行多種水利工況模擬變化實驗，了解熱網水壓圖的變化情況。
二、技術參數：
1、外形尺寸：2600×400×2400mm
2、工作電壓：220V 功率：200W
3、管路及閥門：采用優質ABS工程塑料，整個系統無腐蝕。
4、水泵：揚 程4M 功 率200W 頻 率50Hz/60Hz 流 量>5580L/H
5、流量計：5套 量程16-160L/h
三、主要配置：

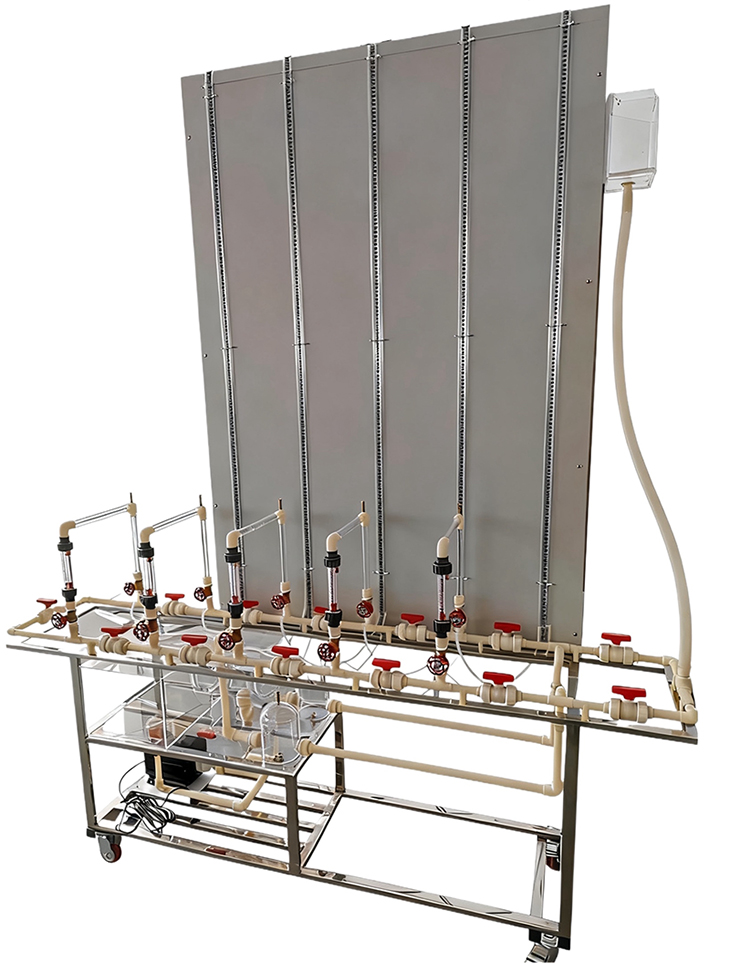

不銹鋼實驗臺架、下半部由管道、閥門、流量計、穩壓罐、鍋爐、水泵組成，用來模擬由5個用戶組成的熱水網路。上半部有高位水箱和安裝在一塊垂直木版上的12根玻璃管，玻璃管的頂端與大氣相通，玻璃管下端用膠管與網路分支點相接，用來測量熱網用戶連接點處的供水干管與回水干管的測壓管水頭（水壓曲線高度）。每組用戶的兩支玻璃管間附有標尺以便直觀的讀出各點壓力。
