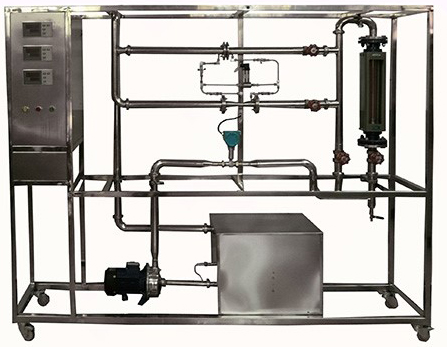

SB-LL流量計性能測試實驗裝置
|
裝置功能 |
1、了解渦輪流量計、孔板流量計、文丘里流量計和轉子流量計的構造、工作原理和主要特點。 2、掌握流量計的標定方法。 3、了解節流式流量計流量系數 C 隨雷諾數 Re 的變化規律， 流量系數 C 的確定方法。 4、學習合理選擇坐標系的方法。學會用標準流量計的方法標定流量。 5、測定節流式流量計（孔板、文丘里）的流量標定曲線。 6、測定節流式流量計的雷諾數 Re 和流量系數 C 的關系，并進行比較。 7、測定轉子流量計的流量標定曲線。 |
|||
|
設計參數 |
孔板流量計流量：0.4~8m3/h，壓差范圍：10~100KPa。 文丘里流量計流量：0.4~8m3/h，壓差范圍：10~150KPa。 轉子流量計流量：0.4~4m3/h。 渦輪流量計流量：0.4~8m3/h。 溫度：常溫。 |
|||
|
公用設施 |
水：裝置自帶不銹鋼水箱，連接自來水。實驗時經離心泵進入測試管路，循環使用。 電：電壓AC220V，功率1.0KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。 實驗物料：清潔自來水，外配設備：無。 |
|||
|
主要設備 |
1、水轉子流量計： 流量范圍 0.4～4m3/h。 2、孔板流量計： 流量范圍0.4～8m3/h，孔板喉徑：Φ17mm。 3、文丘里流量計：流量范圍0.4～8m3/h，文丘里喉徑：Φ13mm。 4、渦輪流量計：流量范圍0.4～8.0m3/h，4-20mA遠傳輸出，流量檢測機構。 5、壓差傳感器：量程0～150KPa，4-20mA遠傳輸出，差壓檢測機構。 6、304不銹鋼離心泵：功率550W。 7、水箱：304不銹鋼材質，容積≥80L,帶貯水排空底閥，管路循環回水與泵吸入口間隔板設計。 8、管路：304衛生級不銹鋼材質，采用不銹鋼快裝活接與管路連接；管道活接連接渦輪流量計。 9、閥門：采用304不銹鋼閥和優質銅閥。 10、溫度傳感器：Pt100，分辨率0.1℃，精度0.5%，數字顯示。 11、宇電AI501 流量數字顯示儀。 宇電AI501 溫度數字顯示儀。 宇電AI501 壓差數字顯示儀。 12、電器：接觸器、開關、漏電保護空氣開關。 13、304不銹鋼儀表柜：測控、電器設備在實驗架上。 14、外形尺寸：1900*500*1800mm(長×寬×高)，304不銹鋼框架，帶移動腳輪及禁錮腳。 15、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處于安全的實驗操作環境中。 |
|||
|
測控組成 |
變量 |
檢測機構 |
顯示機構 |
執行機構 |
|
水流量 |
轉子流量計 |
就地顯示 |
手動閥控 |
|
|
壓差 |
壓差傳感器 |
數字壓力儀表 |
無 |
|
|
液體溫度 |
PT100鉑電阻 |
數字溫度儀表 |
無 |
|
|
渦輪流量 |
傳感器 |
數字流量儀表 |
手動閥控 |
|
|
